Эволюция технологий горячей части и ограничения классических методов

Повышение температуры газа на входе в турбину привело к переходу от равноосных отливок к направленной кристаллизации и монокристаллам. Возросла роль жаропрочных никелевых сплавов, многослойных термобарьерных покрытий и сложных схем охлаждения. Внутренние каналы, микроотверстия и плёночное охлаждение увеличили устойчивость компонентов, но одновременно выявили пределы традиционной литейной технологии.

Аддитивные методы открывают новые возможности: сложные сети охлаждения можно интегрировать прямо в деталь, управляемая топология позволяет оптимизировать прочность и массу, а сокращение числа сборочных узлов повышает надёжность конструкции.

Центр аддитивных технологий: роль интегратора и масштабы работы

Центр аддитивных технологий Объединённой двигателестроительной корпорации создан в 2018 году как интеграционная площадка для НИОКР, разработки нормативной документации, выработки инженерных компетенций и подготовки образовательных программ. На площадке ведутся разработки для ПД-8, ПД-14, ПД-35, ГТД-110М, а также вертолётных двигателей, включая ВК-650В и ВК-1600В.

ПД-35: как аддитивные технологии формируют двигатели будущего

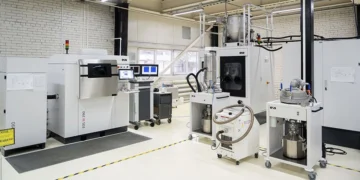

Инфраструктура центра обеспечивает переход от опытных образцов к серийному производству. Среди практических результатов – снижение массы вертолётных деталей примерно на 20%, трёхкратное сокращение цикла «разработка→испытания» и более 60 завихрителей для ГТД‑110М, изготовленных методом 3D-печати. Широкий парк оборудования и образовательная платформа создают системный эффект, позволяя масштабировать технологии внутри ОДК и среди поставщиков.

ПД-14: практическая проверка аддитивных методов

Программа ПД-14 стала первым крупным примером применения аддитивных методов в отечественном гражданском двигателестроении. Внедрение 3D‑печати в элементы топливной системы для МС‑21 ознаменовало переход от лабораторных презентаций к серийному выпуску. На первом этапе планировалось изготовить порядка 2 тыс. деталей до 2024 года.

Сертификация аддитивных компонентов горячей части в 2025 году, например, завихрителя камеры сгорания, свидетельствует о росте доверия регуляторов к «выращенным» элементам. Это подтверждает, что АДТ постепенно становятся не просто экспериментальной, а промышленной практикой. Экономический эффект применения 3D‑печати проявляется не только в снижении сроков изготовления и веса деталей, но и в ожидаемом уменьшении эксплуатационных расходов на 14-17%, а также снижении стоимости жизненного цикла на 15-20% по сравнению с аналогами, которые изготовлены без применения 3D-печати.

В МАИ разрабатывают комплексные методы проектирования и производства аддитивных деталей для авиации

Вывод очевиден: скоординированная работа разработчика, производителя и регулятора обеспечивает перевод аддитивных решений в серийное производство, поддерживает программы импортозамещения и улучшает экономику жизненного цикла двигателя.

ПД-35: масштабирование и новые вызовы

Опыт, накопленный при создании ПД‑14, стал технологической основой для проекта ПД‑35, где аддитивные методы рассматриваются как ключевой инструмент формирования архитектуры двигателя. В разработке применяются прямое лазерное наплавление, дуговое и плазменное наплавление из проволоки и электронно‑лучевые методы. Это позволяет изготавливать крупногабаритные монолитные элементы диаметром до нескольких метров и массой до полутонны и сокращать количество стыков.

Начата серийная 3D-печать деталей топливной системы двигателя ПД-14

Использование полимерно‑композитных материалов и интеграция оптимизированных внутренних каналов дают возможность снизить массу двигателя. Модульный подход позволяет создать семейство двигателей с диапазоном мощности 24-50 тс.

Масштабирование аддитивных технологий сопряжено с рядом технических вызовов. Сюда относятся обеспечение однородности свойств крупных заготовок, контроль внутренних дефектов, управление тепловыми и остаточными деформациями, а также воспроизводимость параметров при серийном производстве. Для достижения целей проекта ПД‑35 необходима комплексная стратегия валидации материалов и процессов, развитие методов неразрушающего контроля и усиление нормативной базы для крупногабаритных аддитивных изделий.

Авиаотрасль России внедряет бионический дизайн и 3D-печать для повышения эффективности авиационных деталей

Материалы и охлаждение: металлургия в сочетании с аддитивными технологиями

Работоспособность лопаток турбины при высоких температурах достигается сочетанием сложных жаропрочных сплавов, специализированных термобарьерных покрытий и продвинутых схем охлаждения. Современные сплавы содержат множество легирующих элементов – никель, кобальт, хром, алюминий, титан, молибден и другие – которые обеспечивают необходимые свойства материала, и требуют тщательной металлургической подготовки на всех этапах производства для формирования правильной микроструктуры и исключения дефектов.

Термобарьерные покрытия в сочетании с внутренними каналами и микроотверстиями создают многоуровневую защиту от тепловых нагрузок. Классические методы формирования таких каналов ограничены по геометрии, тогда как аддитивные технологии дают практически полную свободу проектирования сложных внутренних топологий, снижая массу деталей и повышая эффективность охлаждения.

При этом аддитивные методы предъявляют строгие требования к порошковой смеси, допустимой пористости, ориентации кристаллитов и последующей обработке – термообработке и механической обработке поверхностей. Комбинация направленной кристаллизации или монокристаллов с аддитивными вставками и покрытиями становится реальной альтернативой традиционным решениям, однако требует тщательного контроля качества на каждом этапе производства.

В производстве корпуса опоры двигателя ВК-1600В используются аддитивные технологии

Цифровизация и серийная верификация процессов

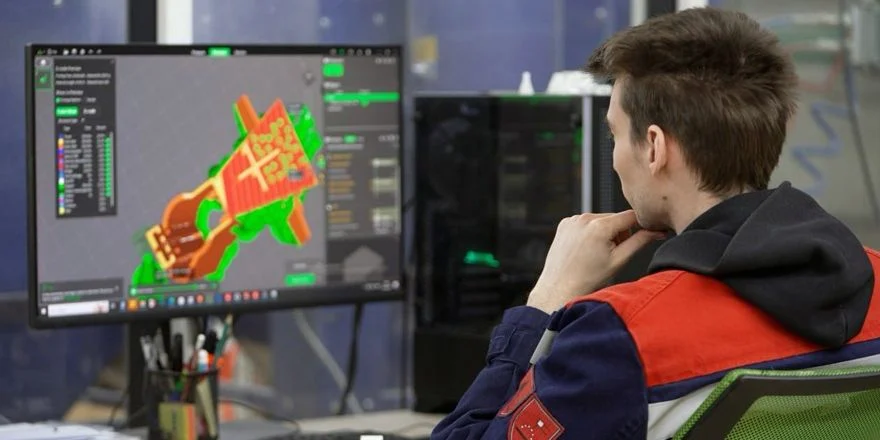

Цифровые инструменты связывают возможности АДТ с требованиями серийного производства и сертификации. Нейросети для анализа результатов испытаний, автоматизированный визуальный контроль с машинным зрением и предиктивная диагностика на основе машинного обучения позволяют быстрее выявлять дефекты, оптимизировать параметры печати и прогнозировать ресурс компонентов.

Главным элементом цифровизации является цифровой паспорт детали и полная прослеживаемость партий, с интеграцией данных о процессе в систему управления качеством. Вместе с тем цифровизация не заменяет необходимость формализации нормативов: стандарты для материалов, методов испытаний и процедур сертификации остаются определяющим фактором успешного внедрения аддитивных решений.

Объединённая двигателестроительная корпорация и Центр аддитивных технологий продолжают работу над нормативно‑технической базой. Для индустриализации потребуется согласование методов верификации, признание результатов независимыми лабораториями и масштабирование кадровых компетенций в области цифрового контроля и анализа данных.

Направления дальнейшего развития

Для перехода от успешных опытных образцов к стабильному серийному производству внимание отрасли сосредоточено на трёх взаимосвязанных направлениях. Во‑первых, на усилении комплексной валидации материалов и процессов с привлечением независимых центров испытаний и созданием цифровых паспортов деталей. Во‑вторых, на инвестировании в инфраструктуру контроля и цифровые системы для обеспечения прослеживаемости, автоматизированного контроля и предиктивной аналитики. В‑третьих, на развитии нормативно‑технической базы и кадровой подготовки, включая масштабирование образовательных программ Центра аддитивных технологий.

3D-печать компонентов авиадвигателей ставят на поток

Последовательная реализация этих мер снижает технологические риски при масштабировании аддитивных решений, укрепляет технологический суверенитет и повышает конкурентоспособность российских двигателей.

Драйвер трансформации отрасли

Центр аддитивных технологий выступает не просто как производственная площадка, а как стратегический узел, объединяющий научные разработки, инженерные компетенции и цифровую инфраструктуру. Его деятельность формирует новый промышленный стандарт и обеспечивает интеграцию сложнейших конструктивных решений в серийное производство и одновременно поддерживает системный контроль качества.

Роль ЦАТ выходит за рамки отдельных проектов – он задаёт темп технологического развития всей отрасли. Формирует условия для ускоренного внедрения отечественных материалов и аддитивных процессов в газотурбинное двигателестроение, которые ранее оставались экспериментальными. Центр является платформой, где соединяются разработки, сертификация и подготовка кадров, формирует компетенции, способные обеспечить технологический суверенитет страны.

В долгосрочной перспективе влияние ЦАТ на российское двигателестроение проявится в трёх ключевых аспектах.

• Во-первых, в возможности проектировать и масштабировать конструкции, недоступные классическими методами. Это открывает путь к более лёгким, эффективным и экономичным двигателям.
• Во-вторых, в создании цифровой и нормативной среды, которая обеспечивает воспроизводимость и доверие к новым технологиям на уровне отрасли и регуляторов.
• В-третьих, в формировании кадрового и образовательного потенциала, который позволяет отечественным предприятиям не только осваивать технологии, но и развивать собственные инновации.

Таким образом, ЦАТ выступает центром трансформации отрасли, а его работа формирует фундамент для системного внедрения аддитивных технологий, сокращения технологических рисков и усиления позиции России на мировом рынке двигателестроения.
