Як-130 — учебно-боевой самолёт

В начале 70-х годов прошлого столетия в серийное производство был запущен чехословацкий учебно-боевой самолёт L-39 Albatros, который стал основным учебно-тренировочным самолётом стран Варшавского договора.

На этой простой, надёжной и экономичной машине в лётных училищах курсанты осваивали начальный и основной этапы подготовки будущих офицеров. После L-39 курсанты продолжали обучение на двухместных вариантах боевых истребителей. Однако с поступлением в войска реактивной техники четвёртого поколения этот порядок нарушился. Курсант лётного училища, даже отлично освоивший Albatros, не мог сразу пересесть на Су-27 или МиГ-29, и тем более, эффективно использовать их технические и боевые возможности - разрыв между ними и самолётом начальной лётной подготовки был слишком велик. А эксплуатировать самолёты 4-го поколения в лётных училищах экономически было совершенно невыгодно из-за их высокой стоимости и высокого расхода топлива.

Складывающаяся ситуация требовала незамедлительной разработки и принятия на вооружение нового УТС, приближающегося по лётно-техническим характеристикам, составу бортового оборудования и вооружению к новейшим боевым машинам. Делать это надо было срочно, так как L-39 из-за их интенсивного использования в лётных училищах неуклонно старели физически, а морально уже были устаревшими машинами.

20 апреля 1990 года перед ОКБ Микояна главком ВВС Советского Союза маршал авиации А.Н. Ефимов впервые поставил задачу разработки нового УТС. 25 июня того же года появился и первый официальный документ - решение Государственной комиссии по военно-промышленным вопросам (ВПК), поручавшее данную разработку микояновскому КБ.

Согласно утверждённому в октябре 1990 г. тактико-техническому заданию (ТТЗ), новая машина должна была иметь два двигателя, посадочную скорость не более 170 км/ч, длину разбега и пробега не более 500 м с возможностью базирования на грунтовых аэродромах, перегоночную дальность 2500 км и тяговооружённость 0,6-0,7. Кроме того, желая получить УТК для обучения лётчиков всех родов авиации, заказчик требовал обеспечить возможность репрограммирования характеристик устойчивости и управляемости самолёта, фактически это означало возможность моделирования поведения машин различных типов и классов, от манёвренных истребителей до тяжелых ракетоносцев. В числе обязательных было условие создания самолёта исключительно на основе отечественных комплектующих. По тогдашним оценкам командования потребность ВВС составляла 1200 новых машин. Первые из них планировали принять на вооружение уже в 1994 году.

В конце 1990 года маршала А.Н. Ефимова на посту главкома ВВС сменил генерал-полковник П.С. Дейнекин, и в январе 1991 года было предложено провести конкурс проектов УТС среди нескольких авиастроительных КБ. Тогда же к конкурсу подключились ОКБ им. П.О. Сухого, ОКБ им. А.С. Яковлева и ЭМЗ им. В.М. Мясищева.

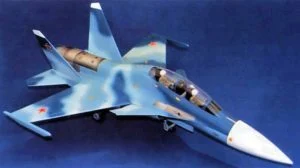

Аванпроект УТС С-54
Аванпроект УТС С-54

ОКБ им. П.О. Сухого представило аванпроект сверхзвукового С-54, выполненного по аэродинамической схеме истребителя Су-27, но с одним двигателем Р-195ФС, который предполагалось создать как форсажную модификацию серийного Р-195 от штурмовика Су-25. Но эта машина предназначалась лишь для основной и повышенной подготовки летчиков. В ходе работы конкурсной комиссии суховцы предложили пересмотреть саму концепцию подготовки летного состава на едином самолете. По их мнению, совместить требования к самолету начальной, основной и повышенной подготовки в одной машине в полном объеме невозможно. Это можно сделать, лишь жертвуя либо безопасностью, либо уровнем выучки курсантов. Кстати, этот тезис до сих пор убедительно не опровергнут.

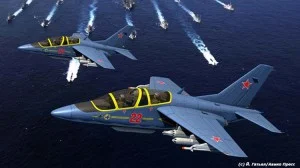

М-200
Аванпроект учебно-тренировочного самолёта М-200

В ЭМЗ им. В.М. Мясищева сделали упор на технические средства обучения и предложили на конкурс проект УТК-200, включавший самолёт М-200 и наземную часть комплекса - НУТК-200, включающие в себя электронные классы подготовки лётного состава, процедурные тренажёры отработки режимов общего самолётовождения и спецрежимов, комплексный пилотажный тренажёр и тренажёр воздушного боя. Весь комплекс объединялся программным обеспечением и общей системой контроля. Самолёт М-200 должен был получить репрограммируемую систему управления, а в качестве силовой установки предполагалось установить два перспективных двигателя РД-35 разработки ОКБ им. В.Я. Климова.

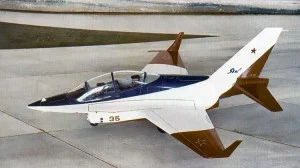

Аванпроект УТК-Як
Аванпроект УТК-Як

ОКБ им. А.С. Яковлева также пошло по пути комплексного решения задачи создания учебно-тренировочного комплекса. В его состав входили дисплейные классы, процедурные тренажеры на базе ПЭВМ, функциональные тренажеры, объединенные общим программным обеспечением, и самолёт УТС-Як, который впоследствии и стал сегодняшним Як-130. Чтобы обеспечить полёт на больших углах атаки, для него выбрали крыло умеренной стреловидности небольшого удлинения с развитым наплывом. На первом этапе УТС-Як предполагалось оснастить двухконтурными АИ-25ТЛ, применявшимися на пассажирском Як-40, с дальнейшим переходом на перспективные двигатели РД-35 или Р120-300. Большое внимание уделялось простоте и автономности эксплуатации самолёта.

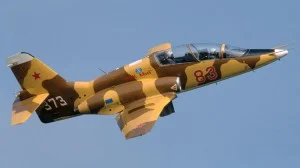

Учебно-тренировочный комплекс МиГ-АТ
Учебно-тренировочный комплекс МиГ-АТ

ОКБ им. А.И. Микояна решало задачу создания перспективного УТС с минимальными затратами, что наложило отпечаток на весь стиль работы. На конкурс был представлен аванпроект самолета "821" с прямым крылом и неперепрограммируемой системой управления. Проектирование машины, получившей название МиГ-АТ, шло от двигателя, а единственным реальным на тот момент являлся АИ-25ТЛ. Большое внимание разработчики уделили обеспечению экономичности самолёта в эксплуатации за счёт относительно небольших расходов топлива.

Как видно, участники конкурса применили различные подходы к решению одной и той же проблемы и предложили каждый свою концепцию комплекса в целом и самолёта в частности.

Конкурсная комиссия при рассмотрении проектов не столько оценивала качества того или иного проекта, сколько сравнивала концептуальные различия в подходах при их разработке. Кроме того, на членов комиссии оказывалось сильное давление со стороны разработчиков самолётов, которым было понятно, что в условиях разрушенной экономики других заказов, кроме нового УТС, может не быть вовсе. А так как у ОКБ Сухого и Микояна были в производстве проекты Су-27 и МиГ-29, в итоговом документе комиссии было заявлено, что аванпроекты ОКБ им. П. О. Сухого и ОКБ им. А. И. Микояна не удовлетворяют требованиям ТТЗ и предлагалось продолжить работы по разработке эскизного проекта и постройке макета УТК-Як и УТК-200 ЭМЗ им. В.М. Мясищева. Однако под давлением ведущего конструктора МиГ-АТ А. Белосвета в июле 1992 года конкурс был фактически продлён, было решено продолжить эскизное проектирование, поручив его ОКБ им. А.С. Яковлева в кооперации с ЭМЗ им. В.М. Мясищева и ОКБ им. А.И. Микояна. Но в самом конце того же года ВВС заключили всего два договора - с ОКБ им. А.С. Яковлева и ОКБ им. А.И. Микояна, почему был исключён завод им. Мясищева объяснений нет.

27 марта 1993 г. командование ВВС утвердило новое ТТЗ на разрабатываемый УТС. Новые требования оказались несколько мягче прежних. Например, перегоночную дальность сократили чуть ли не на 500 км, посадочную скорость увеличили до 180-190 км/ч, а длину пробега - до 700 м. Предельный угол атаки устанавливался не менее 25o.

В условиях полного развала экономики и набиравшего силу экономического кризиса, ОКБ Яковлева начало самостоятельный поиск инвесторов для продолжения разработки самолёта. К проекту нового УТС проявила интерес итальянская компания L’Alenia Aermacchi. В Европе в это время была объявлена программа Eurotrainer, предусматривавшая создание единого УТС сразу для нескольких государств. Это мог быть крупный заказ, за который следовало побороться. Як-130 потенциально подходил для этого, и итальянцы рассчитывали, слегка подработав купленный в России проект, поучаствовать в общеевропейском конкурсе.

В соответствии с европейскими требованиями максимальную скорость самолёта необходимо было увеличить минимум до 1050 км/ч - в этом случае он мог бы успешно конкурировать с английским "Хоком". Второй момент касался массы поднимаемой боевой нагрузки - она должна была составить не менее 1,5-2 т. Также необходимо было обеспечить возможность эксплуатации самолёта на аэродромах третьего класса с длиной ВПП не более 1 км. Важен был и радиус действия машины и возможность нести ракетно-бомбовое вооружение, для чего были предусмотрены семь точек подвески. Таким образом, должны были быть выполнены требования, которые итальянские партнёры показали на примере мирового развития учебно-тренировочной авиации - к середине нулевых годов в мире уже не будет спроса на чистый УТС, востребованы на рынке будут только учебно-боевые самолёты.

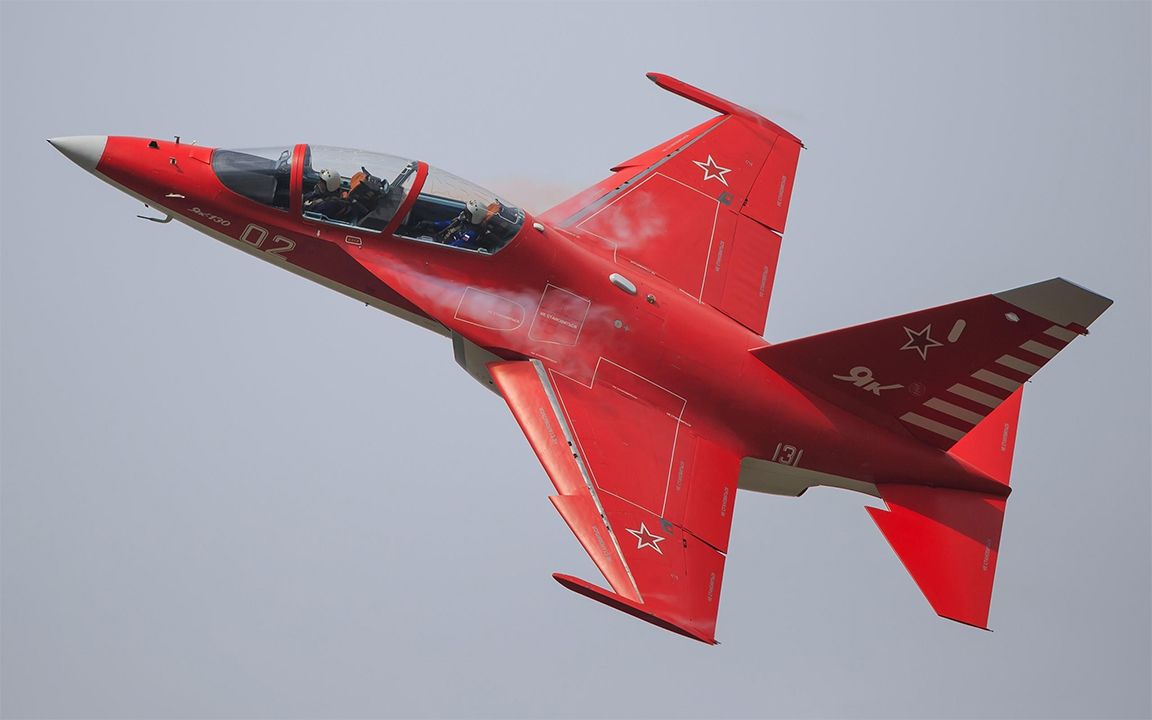

Як-130

Изображение 1 из 8

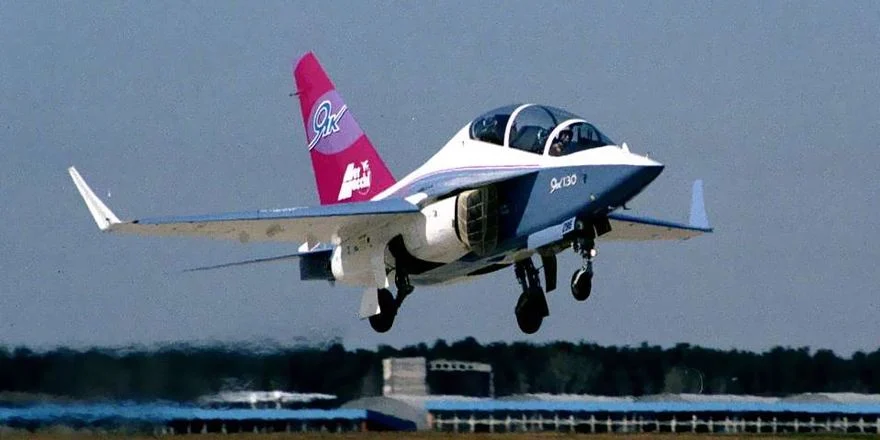

К лету 1995 года был полностью готов демонстратор Як-130Д, который в июне того же года был показан на авиасалоне в Ле-Бурже. Машина ещё не летала, поэтому ее доставили в Париж на борту транспортного самолёта и демонстрировали только на статической экспозиции.

В качестве силовой установки самолёта-демонстратора были выбраны два двухконтурных турбореактивных двигателя РД-35 тягой по 2200 кгс.

Первый полет Як-130, 1996 год. Фото copy; Владимир Яцина / ТАСС

Первый полёт Як-130Д выполнил 25 апреля 1996 г. На аэродроме ЛИИ им. М.М. Громова в Жуковском его поднял в воздух лётчик-испытатель ОКБ им. А.С. Яковлева Андрей Синицын. В течение 32 минут полёта была достигнута скорость 350 км/ч на высоте 2000 м, имитировался заход на посадку с выпуском тормозного щитка, а также осуществлён проход над аэродромом на высоте около 200 м с последующим разворотом на предпосадочную "коробочку". Последующие испытания подтвердили заявленные лётно-технические и взлётно-посадочные характеристики, возможность управляемого полёта на углах атаки до 42 градусов.

В августе 1997 г. новый "Як" принимал участие в лётной программе авиасалона МАКС 97. К тому времени на нём было выполнено уже около полутора сотен полётов, значительная часть которых прошла в Италии.

За 5 лет совместной работы с итальянскими партнёрами был выполнен огромный объём лётных испытаний, проходивших на лётной базе Aermacchi. За шесть месяцев было выполнено 120 полётов. На борту самолёта устанавливалась телеметрическая аппаратура, а на земле сразу проводилась обработка поступающих параметров в реальном масштабе времени.

Всего же в ходе испытаний на Як-130Д было выполнено около 450 полетов. В 1999 г. на базе ГЛИЦ в Ахтубинске его опробовали военные лётчики. Основной объём испытаний был завершен в 2002 г., и в середине 2004 г. самолёт-демонстратор законсервировали, так как он полностью выполнил свою задачу. Полученный опыт использовали при уточнении конфигурации серийной машины.

Самолёт-демонстратор показал себя с самой лучшей стороны, и хотя итоги конкурса всё ещё не были подведены, в командовании ВВС России заговорили о намерении заказать начальную партию из десяти машин.

На завершающем этапе проектирования возникли разногласия с итальянцами из-за разных подходов к видению будущего самолёта, в частности, ВВС России не принимали самолёт с импортными комплектующими, а итальянцы - с комплектующими, изготовленными в России и странах СНГ. В конце концов совместная разработка прекратилась, а каждая из сторон получила документацию на базовую версию будущего самолёта, за L’Alenia Aermacchi также остались права на дистрибуцию и маркетинг самолёта во всём мире, за исключением СНГ и России. Вскоре итальянцы создали собственный учебный самолёт – М-346, который является, по сути, конкурентом Як-130.

В марте 2002 г. главкомом ВВС России был назначен генерал-полковник B.C. Михайлов, и уже 16 апреля он утвердил Акт конкурсной комиссии, в котором победителем конкурса был признан Як-130. При этом в документе содержалась следующая запись: "...комиссия по рассмотрению учебно-тренировочного комплекса в части дополнения его учебно-боевым самолётом свою работу завершила". Як-130 получил рекомендацию к дальнейшей разработке в интересах ВВС РФ и был включен в госзаказ, при этом РСК МиГ рекомендовалось продолжить разработку МиГ-АТ в интересах иностранных заказчиков.

Лётно-технические характеристики
Масса:
взлётная максимальная 9 000 кг
взлётная нормальная 5 700 кг
Масса топлива, максимальная:
во внутренних баках 1 750 кг
в подвесных баках 2х450 кг
максимальной боевой нагрузки 3 000 кг
Силовая установка 2хАИ-222-25
Взлётная тяга (МСА) 2х2500 кг
Тяговооружённость 0,9
Скорость:
максимальная горизонтального полёта 1 050 км/ч
взлётная (с полным запасом топлива) 200 км/ч
посадочная 195 км/ч
Максимальная высота полёта 12 500 м
Практическая дальность полёта при максимальной внутренней заправке 2 000 км
Перегрузка:
установившаяся на высоте 4572 м (15 000 футов) 5,2 g
эксплуатационная перегрузка +8 g; -3 g
Минимальная длина полосы 1 000 м
Ресурс 10 000 л. ч.

Серийный Як-130 существенно отличается от Як-130Д. По сравнению с самолётом-демонстратором у него более совершенная аэродинамика, он стал меньше, компоновка более плотная, а масса конструкции снизилась. Заметно изменилась носовая часть фюзеляжа: для установки РЛС "Оса" или "Копьё" её сечение стало более округлым. В зависимости от требований заказчиков возможна установка оптико-локационной станции. На концах крыла появились дополнительные пилоны для подвески ракет "воздух-воздух" ближнего боя или контейнеров со средствами РЭБ.

На серийных самолётах устанавливаются двигатели АИ-222-25 тягой по 2500 кгс, ставших значительным шагом вперёд по сравнению с РД-35.

Як-130 - представляет собой моноплан классической схемы со среднерасположенным стреловидным крылом и двухместной кабиной типа "тандем". Самолёт оснащен комплексной цифровой электродистанционной системой управления КСУ-130, позволяющей изменять характеристики устойчивости и управляемости в зависимости от типа имитируемого самолета, которая даёт возможность изменять динамические параметры Як-130 и имитировать поведение практически любого современного боевого самолёта. Такая инновация Як-130 позволяет отрабатывать 80% всей программы подготовки лётчиков. Причем бортовая система имитации режимов боевого применения позволит при обучении курсантов обойтись без запусков реальных ракет и сброса бомб. На начальном этапе обучения, Як-130 может быть более "лояльным" к ошибкам курсантов, что позволит им быстрее получить правильные навыки. При переходе к следующим стадиям обучения, включающим сложный пилотаж и отработку воздушного боя, система репрограммирования позволит приблизить динамические характеристики Як-130 к моделируемым самолётам МиГ-29, Су-27 или Су-30.

На Як-130 реализована концепция "стеклянной кабины" экипажа. В обеих кабинах установлены по три жидкокристаллических многофункциональных цветных индикатора размером 6x8 дюймов, а в передней - коллиматорный индикатор на фоне лобового стекла. С их помощью можно моделировать информационно-управляющее поле кабины практически любого истребителя.

Бортовая система имитации режимов боевого применения обеспечивает имитацию воздушного боя с поиском, обнаружением, опознаванием, захватом и сопровождением воздушных целей, пуском ракет "воздух-воздух" с тепловыми и радиолокационными головками самонаведения, пуском ракет и постановкой помех противником, с применением средств бортового комплекса обороны. Взаимодействие с другими самолётами в группе, наземными и воздушными пунктами управления. Имитацию атак наземных целей с пуском ракет "воздух-поверхность" с радиолокационными, телевизионными, тепловыми и лазерными головками самонаведения, неуправляемых ракет, сбросом бомб, стрельбой из пушек, пуском зенитных ракет и постановкой помех противником, применением средств бортового комплекса обороны.

Як-130 имеет трёхопорное шасси, которое обеспечивает взлёт и посадку даже на грунтовых взлётно-посадочных полосах.

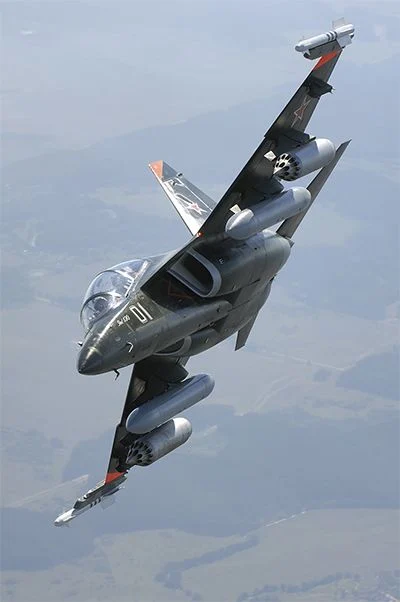

Первый серийный Як-130 нижегородской сборки
Первый серийный Як-130 нижегородской сборки

Навигационная система машины включает в себя инер­ци­аль­ную с­пут­ни­ко­вую сис­те­му, ра­дио­на­ви­га­ци­он­ную сис­те­му, радиовысотомер, при­ём­ник спут­ни­ко­вой на­ви­га­ци­он­ной сис­те­мы.

Чтобы повысить ремонтопригодность создатели самолёта полностью отказались от композитных материалов, машина сделана полностью из алюминия.

Государственные испытания Як-130 были завершены в 2009 году. Первая партия машин поступила в ВВС России в 2010 году, сначала они использовались в основном для отработки методик обучения и подготовки инструкторов. В ходе государственных испытаний была подтверждена способность самолёта применять широкий круг вооружения, как высокоточного, так и обычного. Для поражения наземных целей Як-130 вооружён управляемыми авиабомбами калибром до 500 кг, неуправляемыми бомбами и ракетами, а также двуствольной 23-мм пушкой в подвесном контейнере. Для борьбы с воздушными целями, в том числе вертолётами, беспилотными летательными аппаратами, военно-транспортными самолётами Як-130 может применять ракеты Р-73, имеющие дальность поражения до 20 км.

Среди ключевых новшеств Як-130 можно выделяется принципиально новая аэродинамика, способность выполнять манёвры, свойственные истребителям поколений «4++» и «5». Самолёт может использоваться в качестве лёгкого боевого, оснащенного не только обычным, но и высокоточным оружием, самолет изначально создавался, как элемент обучающего комплекса - компьютерные классы и тренажеры.

Самолёт имеет большие возможности для модернизации. На его основе ведутся разработки БПЛА, лёгкого штурмовика, истребителя-бомбардировщика, постановщика помех, корабельного УТС и разведчика.

По состоянию на начало 2016 года в ВВС России находится 79 машин, также Як-130 стоят на вооружении в Алжире, Бангладеш и Белоруссии.

Летчики о Як-130

Виктор Бондарев, генерал-полковник, главнокомандующий Военно-воздушными силами РФ:

— В соответствии с решением Президента России, набор в лётные училища планируется увеличивать. Мальчишкам, которые выберут делом своей жизни настоящую мужскую работу — авиацию, понадобится больше этих прекрасных самолётов. С их помощью мы поднимем Военно-воздушные силы и подготовим новое поколение лётчиков, которые будут защищать небо нашей Родины.

Александр Грунь, полковник, командир Борисоглебской учебной авиационной базы:
- Учебно-боевые Як-130 Борисоглебская авиабаза получила первой в стране. До января 2013 года лётному мастерству обучали на стареньких L-39 чехословацкого производства. Эксплуатировать их в Борисоглебске начали ещё в 80-х. По сравнению с Як-130 этот самолёт выглядит устаревшим: никаких компьютеров, все приборы стрелочные, один двигатель, к тому же, сам борт менее манёвренный.

Глеб Воробьев, курсант Борисоглебского высшего военного авиационного училища лётчиков им. В.П. Чкалова:

— От L-39, в которых буквально всё приходилось настраивать вручную, Як-130 отличается во всём. Взлёт особенно произвёл впечатление. Если «элка» долго-долго разгоняется, то на Як-130 я в первый раз вообще не понял: меня вжало в кресло, и я уже в воздухе. Что делать? Быстрее убирать шасси.

Дмитрий Жданов, подполковник, заместитель командира Армавирской учебной авиационной базы по работе с личным составом:

— Як-130 — это учебно-боевой комплекс будущего. Главное, что он наш, отечественный. Для курсантов - это просто НЛО. Ведь до сих пор они проходили обучение на чешских самолётах L-39 Albatros, выпущенных ещё в 80-х. Во многих странах мира «Альбатросы» так и остаются в строю. А в России теперь новый Як-130 обеспечит высокую эффективность обучения пилотов, которым предстоит уже летать на авиакомплексах пятого поколения.
