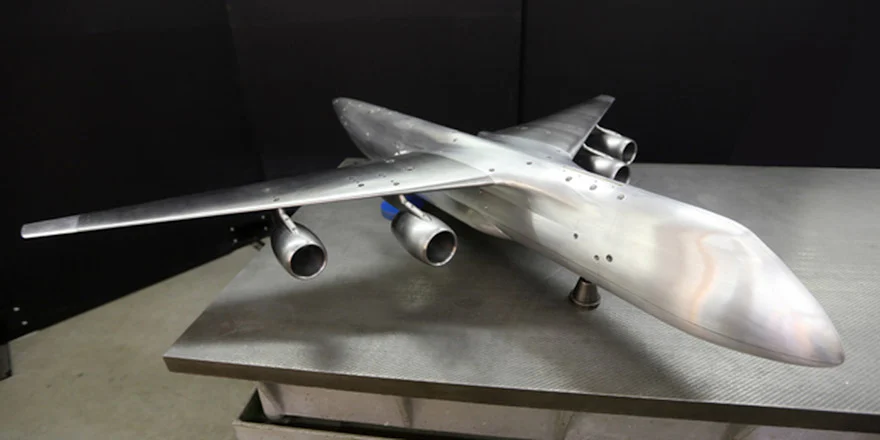

Аэродинамическая модель самолета «Слон» в конфигурации без оперения изготовлена в ЦАГИ

В Центральном аэрогидродинамическом институте имени профессора Н.Е. Жуковского продолжается работа по созданию нового тяжелого транспортного самолета «Слон». В пресс-службе института сообщили об изготовлении аэродинамической модели перспективного ВС. Ранее ученые ЦАГИ определили концепцию будущего самолета и спроектировали его конструкцию.

Модели имеет следующие габаритные размеры: максимальная длина — около 1,63 м, размах крыла — почти 1,75 м, высота — чуть менее 0,5 м. Большая её часть выполнена из алюминиевых сплавов, а тяжело нагруженные элементы изготовлены из конструкционных сталей, что обеспечивает массу модели 120 кг, приемлемую для испытаний в различных аэродинамических трубах ЦАГИ.

Конструкция изделия представляет собой гладкое крыло со съемными законцовками, фюзеляж, переставное палубное горизонтальное оперение с отклоняемыми двухсекционными рулями высоты, вертикальное оперение с отклоняемым двухсекционным рулем направления, проточные мотогондолы с пилонами и обтекатель шасси.

«Изготовление модели тяжелого транспортного самолета „Слон“ велось поэтапно с применением высокоточных станков с ЧПУ. Наиболее трудоемкой была работа над крылом, которое отличается сложной пространственной формой для обеспечения высоких аэродинамических характеристик на крейсерских режимах», — рассказал заместитель начальника технологического отдела опытного производства научно-производственного комплекса института Андрей Сидоров.

Модель является трансформируемой — ее можно испытывать в различных конфигурациях. Кроме того, технологическое членение изделия обеспечивает широкие возможности для модификации элементов аэродинамической компоновки, включая изменение формы носовой и хвостовой части фюзеляжа, законцовок крыла, обтекателей шасси.

В ближайшее время начнутся исследования модели «Слона» в аэродинамической трубе переменной плотности Т-106. Специалисты изучат ее аэродинамические характеристики на крейсерских режимах. На 2020-й год запланировано продолжение испытаний «Слона» на установках Т-106 и Т-102, включая исследования аэродинамики на режимах взлета и посадки. Планируется также провести визуализацию обтекания модели.

Самолет «Слон» призван прийти на замену советскому тяжелому дальнему транспортному воздушному судну Ан-124 «Руслан». Этот летательный аппарат предназначен для перевозки тяжелых и крупногабаритных грузов на дальность порядка семи тысяч километров со скоростью 850 км/ч. Максимальная коммерческая нагрузка — 180 тонн (для сравнения, у Ан-124 — 120 тонн). Потребная длина взлетно-посадочной полосы — три километра. «Слон» проектируется под российские перспективные двухконтурные турбовентиляторные двигатели ПД-35. Работа выполняется по госконтракту с Министерством промышленности и торговли Российской Федерации в рамках НИР «Магистраль-технологии».
