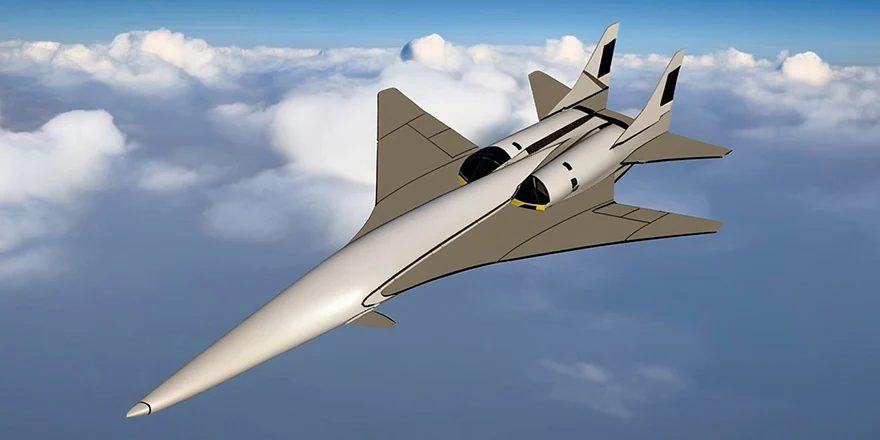

Патент зафиксировал компоновку гражданского сверхзвукового самолёта, в которой снижение звукового удара и требования к взлётно-посадочному шуму рассматриваются как единая инженерная задача. Проект ориентирован на крейсерский режим М=1,7.
Патент RU2855196C1 «Сверхзвуковой пассажирский самолёт» выдан 30 января 2026 года по заявке от 29 сентября 2025 года. Правообладателем выступает ФГБУ «НИЦ „Институт имени Н.Е. Жуковского“». В качестве целевых параметров зафиксированы полёт со скоростью М=1,7 и уровень звукового удара порядка 95 PLдБ, а также снижение шума на взлёте и посадке по сравнению с традиционными схемами.
В гражданской сверхзвуковой авиации диапазон около 1,7 Маха рассматривается как рабочая зона, где сохраняется баланс между волновым сопротивлением, тепловой нагрузкой и возможностью геометрического управления ударной волной. При меньших скоростях доминируют переходные режимы с нестабильной структурой скачков, при более высоких значениях резко возрастает энергетическая стоимость полёта и усложняется обеспечение дальности.
В этих условиях уровень звукового удара порядка 95 PLдБ выступает как связанный с выбранной скоростью ориентир, находящийся в зоне практически достижимых значений для гражданского самолёта. В таком диапазоне ударная волна уже не воспринимается как резкий хлопок, характерный для самолётов первого поколения, однако дальнейшее снижение требует заметного усложнения компоновки и роста массы конструкции, что напрямую влияет на аэродинамическую эффективность и дальность полёта.
Решение, описанное в патенте RU2855196C1, использует заданную связку параметров как исходную среду для оптимизации известной компоновки. В патенте указано, что силовая установка включает два двигателя, размещённых в мотогондолах в хвостовой части фюзеляжа, с надкрыльевыми воздухозаборниками, при этом их взаимное расположение с элементами планера используется для снижения возмущений потока и формирования требуемых акустических характеристик.
Новизна подхода заключается в том, что силовая установка перестаёт рассматриваться как локальный источник тяги, влияющий только на собственный поток, и начинает работать как элемент общей волновой схемы самолёта, где её положение над крылом и конфигурация сопел меняют структуру взаимодействия реактивной струи с внешним потоком и, как следствие, влияют на формирование ударной волны по всей длине фюзеляжа.
В такой постановке задача смещается от оптимизации отдельных аэродинамических поверхностей к согласованию работы планера и двигателей в едином поле давления, где каждый крупный элемент конструкции вносит вклад в итоговую акустическую картину на земле.
Фюзеляж в этой концепции не имеет привычной «гладкой» и равномерной формы, его сечение меняется по длине так, чтобы самолёт не создавал одну сильную ударную волну в какой-то одной точке. Вместо этого вклад в формирование волны распределяется по корпусу, поэтому каждый участок фюзеляжа добавляет свою часть возмущения немного раньше или позже соседнего. В результате создаётся эффект «растягивания» ударной волны вдоль направления полёта, и на удалении от самолёта она воспринимается не как один резкий хлопок, а как более протяжённый и сглаженный импульс, в котором нет выраженного пикового скачка давления.
У классических сверхзвуковых пассажирских самолётов, включая ранние поколения Ту-144 и Concorde, конструкторы были сконцентрированы на обеспечении устойчивого полёта на сверхзвуке и снижении сопротивления, а акустический эффект в виде звукового удара рассматривался как неизбежное ограничение среды эксплуатации. Позднее, в рамках более современных исследований, акцент постепенно сместился в сторону так называемых low-boom конфигураций, где ключевую роль играют удлинённые фюзеляжи и специально сформированные обводы, позволяющие перераспределять давление вдоль длины самолёта.
Изобретение Института им. Жуковского отличается тем, что оно выводит силовую установку из роли пассивного источника тяги и включает её в систему управления волновой картиной, тем самым расширяя возможности акустического контроля за пределы чисто аэродинамической формы планера. Практическая ценность такого подхода заключается в том, что он фиксирует переход к архитектуре сверхзвукового самолёта, в которой акустические характеристики формируются не отдельными оптимизированными элементами, а взаимодействием всех ключевых подсистем в едином режиме работы, включая геометрию планера и организацию потока в силовой установке.
В прикладном смысле это означает смещение проектирования от точечной оптимизации отдельных узлов к системному моделированию всей траектории формирования ударной волны, что в перспективе позволит снизить звуковое воздействие на инфраструктуру без необходимости радикального увеличения размеров самолёта или перехода к существенно более высоким скоростям полёта. Практическое значение разработки связано с тем, что акустические ограничения остаются основным барьером для возврата регулярных сверхзвуковых перевозок, поэтому снижение уровня звукового удара напрямую влияет на возможность выполнения полётов над населёнными территориями без пересмотра экономических параметров эксплуатации.
Артём Кириллов
для сайта «Авиация России»
